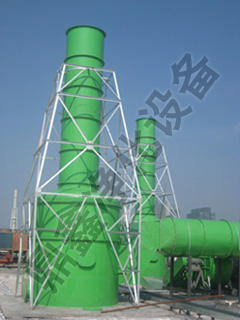

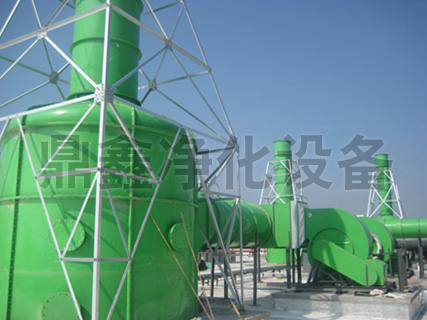

一、概述
DGS系列无泵酸雾净化塔适用于处理硫酸雾、氯化氢气体、铬酸雾、氢氰酸气体、硫化氢、氨气、碱蒸汽等水溶性气体。净化后的废气达到国家排放标准。
二、工作原理及结构构图
 |
1、离心通风机
2、贮液箱
3、滤液搁架
4、滤料
5、滤料压框
6、鼓泡管
7、中段外筒
8、中段内筒
9、脱液网
10、帽盖
11、浮球位控制阀
12、液位箱
13、排污阀 |
三、技术性能
| 废气性质 |
初始浓度 |
净化效率（%) |
吸收中和液 |
| HCL |
≤400mg/m3 |
≥95 |
2-6%NaOH溶液 |
| H2SO4 |
≤400mg/m3 |
90-95 |
2-6%NaOH溶液 |
四、主要规格及性能
| 型号 |
DGS-3 |
DGS-5 |
DGS-7.5 |
DGS-10 |
DGS-20 |
DGS-30 |
DGS-40 |
DGS-50 |
| 处理风量m3/h |
2700 |
4500 |
7500 |
10000 |
17000 |
30000 |
40000 |
50000 |
| 选配风机 |
型号 |
GBF4-72
4A |
GBF4-72
4.5A |
GBF4-72
5A |
GBF4-72
6C |
GBF4-72
8C |
GBF4-72
8C |
GBF4-72
10C |
GBF4-72
10D |
| 电机功率KW |
5.5 |
7.5 |
15 |
15 |
22 |
37 |
37 |
55 |
| 净化塔阻力（mmH2O） |
180-200 |
180-200 |
180-200 |
180-200 |
180-200 |
180-200 |
180-200 |
180-200 |
| 工作重量(Kg) |
1450 |
1460 |
2020 |
2720 |
3470 |
5180 |
6850 |
8100 |
| 碱性重量(Kg) |
1000 |
1000 |
1300 |
1860 |
2250 |
3450 |
5000 |
6000 |
五、主要规格及性能
| 型号 |
DGS-3 |
DGS-5 |
DGS-7.5 |
DGS-10 |
DGS-20 |
DGS-30 |
DGS-40 |
DGS-50 |
| 外径ф |
1400 |
1400 |
1600 |
1800 |
2130 |
2600 |
3200 |
3600 |
| 塔高H |
3500 |
3500 |
3550 |
3550 |
3600 |
3650 |
3800 |
3800 |
| 进气口中心高H1 |
2800 |
2800 |
2750 |
2700 |
2600 |
2500 |
2400 |
2350 |
| 进气口径ф1 |
400 |
450 |
500 |
600 |
800 |
1000 |
1200 |
1300 |
| 排气口径ф2 |
400 |
450 |
500 |
600 |
800 |
1000 |
1200 |
1300 |
| 排污阀径Dg1 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
| 供水管直径Dg2 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
| 供水管高度H2 |
800左右 |
800左右 |
800左右 |
800左右 |
800左右 |
800左右 |
800左右 |
800左右 |
六、基础尺寸表
| 尺寸\型号 |
DGS-3 |
DGS-5 |
DGS-7.5 |
DGS-10 |
DGS-20 |
DGS-30 |
DGS-40 |
DGS-50 |
| A |
320 |
340 |
360 |
|
|
|
|
|
| B |
|
|
|
|
|
|
|
|
| C |
|
|
|
750 |
830 |
950 |
950 |
1000 |
| D |
|
|
|
2050 |
2300 |
2550 |
2550 |
2000 |
| E |
|
|
|
450 |
500 |
500 |
500 |
570 |
| F |
|
|
|
1500 |
2000 |
2200 |
2200 |
2900 |
| R |
800 |
800 |
900 |
1000 |
1150 |
1400 |
1700 |
1900 |
| L |
1930 |
2020 |
2060 |
2180 |
2400 |
2590 |
2800 |
3000 |
七、基础图
|
